ZRBG-2000系列 4U北斗卫星时间同步装置利用两路北斗卫星发送的同步信号，向电力系统各种自动化装置提供精确的同步时间信号。

        ZRBG-2000 北斗卫星时间同步装置为电网自动化装置如故障录波器、事件记录仪、微机继电保护及安全自动装置、远动及微机监控系统等提供时间标记。

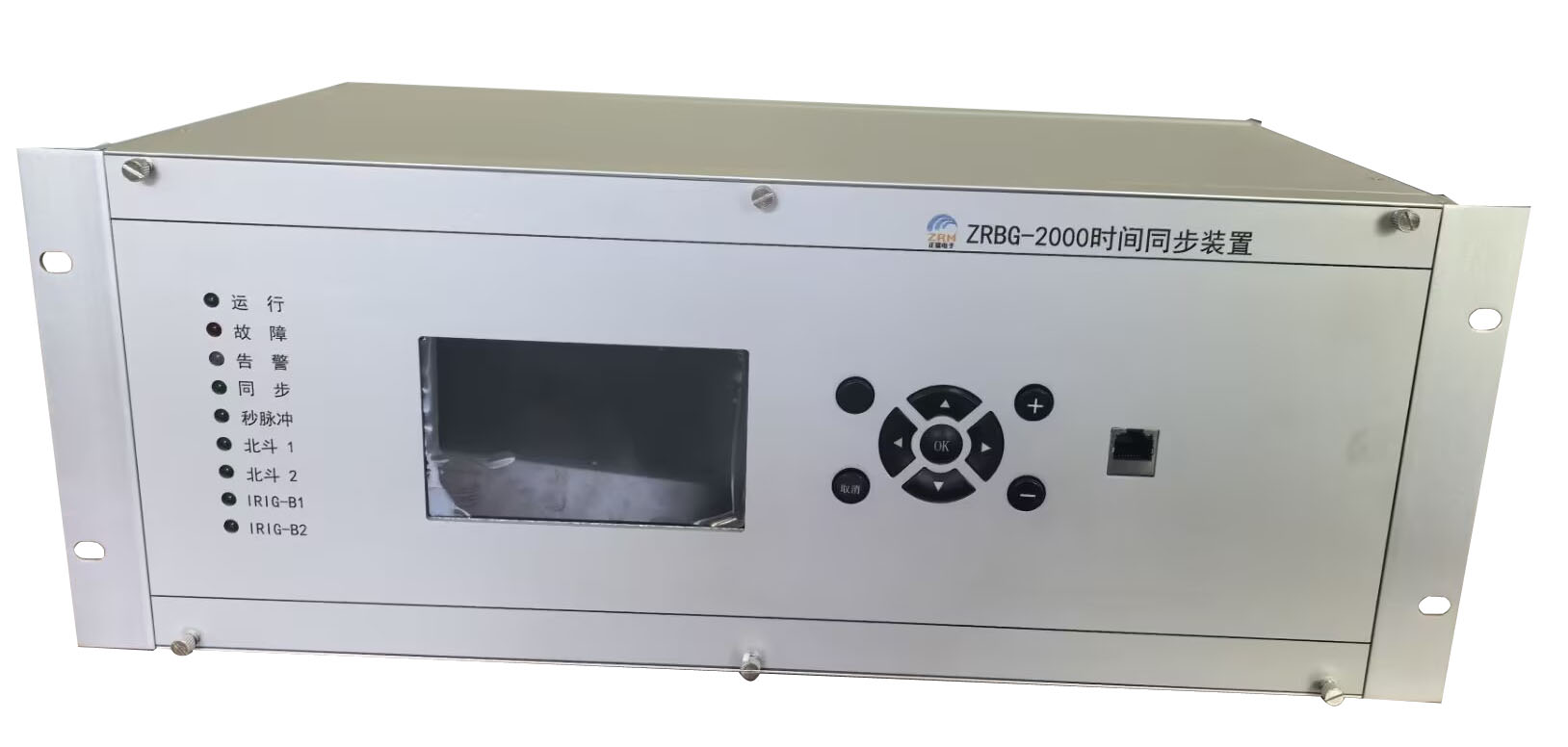

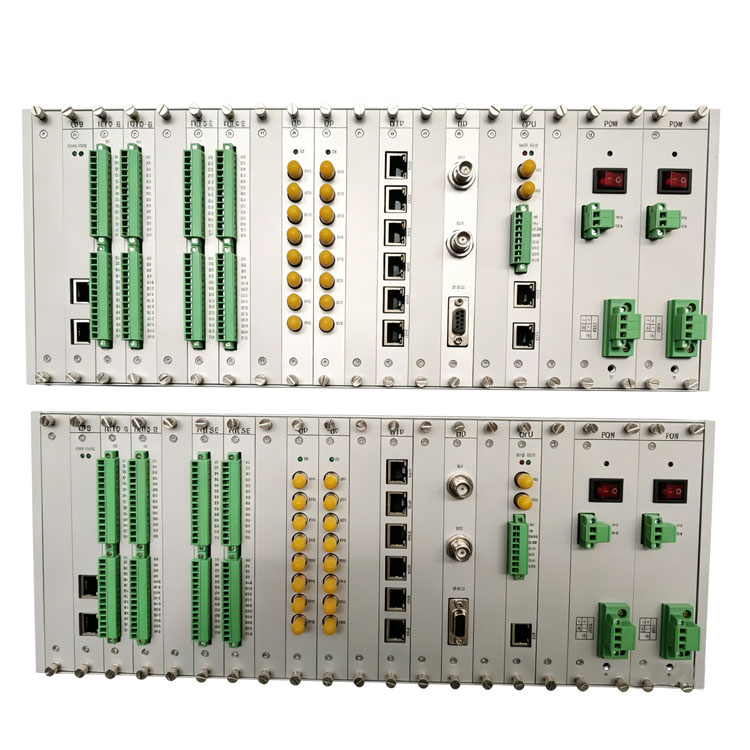

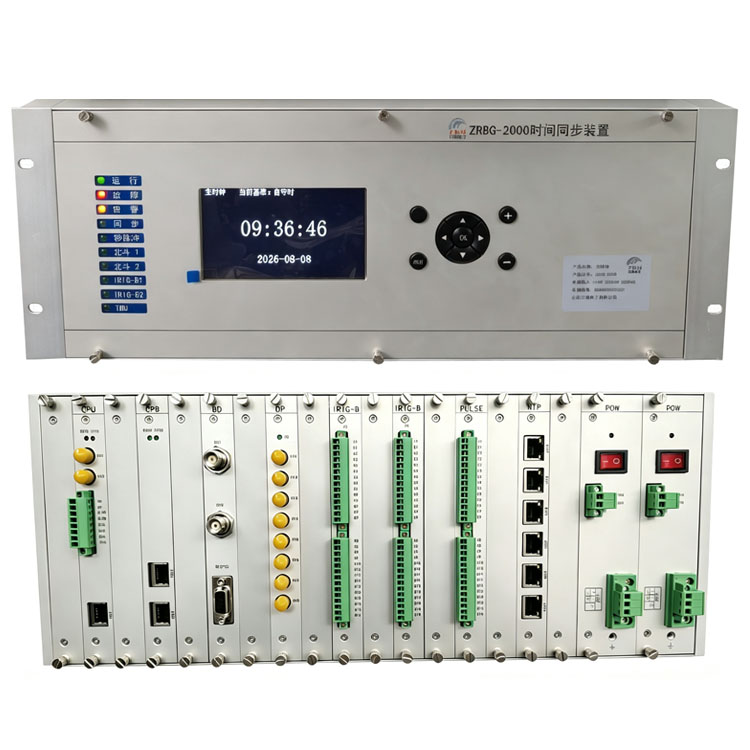

      时间同步装置采用19 英寸 4U 插卡式机架，属于大型站端主时钟，采用插件模块化结构，电力、新能源等项目大量使用。

ZRBG-2000 时间同步装置的特点：

1) 授时精度高，达纳秒级。

2) 信号接收可靠性高，不受地域条件的限制。

3) 支持可编程脉冲输出，可方便地由各种自动化装置选用。

4) 支持 IRIG-B DC 码输出。

5) 支持 NTP/SNTP 网络对时功能。

6) 支持 IEC 1588 网络测量和控制系统的精密时钟同步协议。

7) 支持多种串行信息输出，满足用户不同的信号利用要求。

8) 支持自检状态信息上送及状态监测。

9) 支持板卡识别，板卡配置上传下送。

10) 支持多源选择判断。

11) 具备守时功能，可实现时间渐变。

12) 具备日志功能，可查阅装置历史情况。

13) 所有授时信号均隔离输出，抗干扰能力强。

14) 架装式结构,安装使用方便。

时间同步参数：

1、串行接口

RS232 输出和 RS422/485 输出，波特率可选。数据位 8 位，停止位 1 位，奇、 偶、无校验。

对时精度 ：≤ 5 ms。

2、脉冲输出接口

脉冲输出可设置为秒脉冲（1PPS）、分脉冲（1PPM）、时脉冲（1PPH）、

天脉冲（1PPD） 等，脉冲宽度为 200ms。

1） 脉冲宽度：10ms～200ms。

2） TTL 电平：

      a） 准时沿：上升沿，上升时间≤100ns；

      b） 上升沿的时间准确度：≤1μs。

3） 静态空接点：静态空接点与 TTL 电平信号的对应关系为接点闭合对应TTL 电平的高电平，接点打开对应 TTL 电平的低电平，接点由打开到闭合的跳变对应准时沿。

     a） 准时沿：上升沿，上升时间 ≤1μs；

     b） 上升沿的时间准确度：≤3μs；

     c） 隔离方式：光电隔离；

     d） 输出方式：集电极开路；

     e） 允许最大 Uce 电压：220V DC；

     f） 允许最大 Ice 电流：20mA。

4） RS-422，RS-485：

     a） 准时沿：上升沿，上升时间≤100ns；

     b） 上升沿的时间准确度：≤1μs。

5） 光纤：使用光纤传导时，亮对应高电平，灭对应低电平，由灭转亮的跳变对应准时沿。

    a） 秒准时沿：上升沿，上升时间≤100ns；

    b） 上升沿的时间准确度：≤1μs。

3、 IRIG-B DC/AC 码输出接口

每秒输出 1 次 IRIG-B DC/AC 码，编码格式采用《IRIG STANDARD 200-04》，符合《IEEE C37.118-2005》标准。DC 码编码采用 B000 格式；AC 码编码采用 B120 格式。

1）IRIG-B（DC）码。

    a） 采用 IRIG-B000 格式；

    b） 每秒 1 帧，包含 100 个码元，每个码元 10ms；

    c） 脉冲上升时间：≤100ns；

    d） 抖动时间：≤200ns；

    e） 秒准时沿的时间准确度：优于 1μs；

    f） 接口类型： TTL 电平、RS-422、RS-485 或光纤；

   g） 使用光纤传导时，灯亮对应高电平，灯灭对应低电平，由灭转亮的跳

变对应准时沿。

2）IRIG-B（AC）码。

    a） 载波频率：1kHz。

    b） 频率抖动：≤载波频率的 1％。

   c） 信号幅值（峰峰值）：高幅值为 3V～12V 可调，典型值为 10V；低幅值符合 3:1～6:1 调制比要求，典型调制比为 3:1。

   d） 输出阻抗：600Ω，变压器隔离输出。

   e） 秒准时点的时间准确度：优于 20μs。

    f） 采用 IRIG-B120 格式。

4、 网络输出信号指标

1）NTP：电缆接口，RFC 1305（NTP）或 RFC 2030（SNTP）；

--- 对时精度 ：≤ 3 ms；

2）IEEE-1588（PTP）：光纤接口

--- 对时精度：≤ 1 µs；

--- 抖动：≤ 200 ns；

3）状态监测：电缆接口、光纤接口。

--- 监测精度：≤ 2.5 ms。

5、北斗接收模块

1)卫星授时参数:

--- 热启动：≤2min

--- 冷启动：≤20min

--- 北斗接收器:

a）接收载波频率：1561.098MHz。

b）接收灵敏度：捕获≤－130dBm，跟踪≤－140dBm；

c）授时精度：≤100ns（单向）。

2)时间精度：≤1µs（TTL 有源脉冲输出）

6、内部守时时钟

守时精度：≤1µs/h；频率准确度：≤3×10-10。
