高低压配电房无源无线测温系统

编辑:正瑞电子   发布时间:2023-04-04   阅读:1695

目前对高压电气设备温度的监测,使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端:如劳动强度大;由于人为,环境的干扰因素导致温度测量不准确;温度的异常不能及时的发现;电气设备内部的一些关键接点的温度无法测量等

针对高压设备温度监测的现状,山东正瑞推出了高压电气接点无线测温在线监测系统,解决了在常规的温度监测手段中所遇到的问题。通过多年的实践,我公司推出了一系列的测温产品,可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中,为避免高压电气设备事故起到了很好的监测作用。实践证明我公司的测温产品性能稳定可靠,测量数据准确,并获得了客户的一致好评。

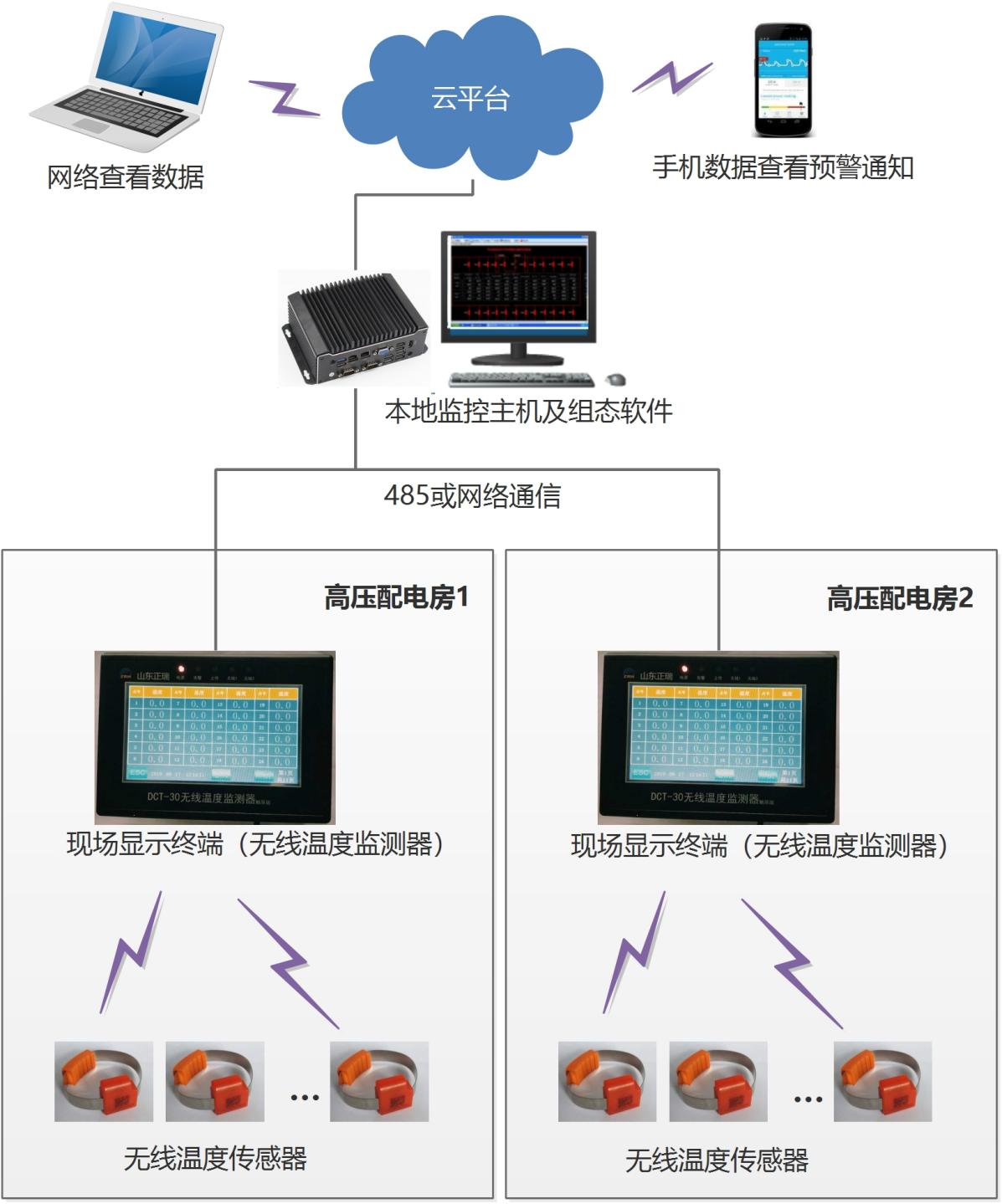

一、高低压配电房无线测温系统图:


无线测温系统由无线温度传感器、无线温度监测器、监控主机及组态软件等组成。



二、无线测温装置介绍
2.1 ZRDTS-6无源无线温度传感器






无线温度传感器具有小巧的体积,当与被测物体表面直接接触时,能保证快速测量温度的变化,并将温度变化的信号传到信号处理及无线发射器,进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源,将其安装在开关柜触头或电缆接头上,当通过电流保持在5A以上,感应电源即可不间断提供给传感器稳定的工作电压,消除了电池供电需要停电更换的弊端,大大减少了维护工作量。

性能指标

测温元件:

数字集成温度传感器

测温范围:

-25℃~+125℃

测量精度:

±1℃

安装方式:

捆绑式

工作电源:

感应取电,小CT感应取电

启动电流:

≥5A

无线频率

433MHz

温度采样频率:

默认20秒

防护等级

IP68

机壳材质

适用场合

进口耐高温阻燃材料

高压输电、变电、用电的众多行业,例如电力、钢铁、采矿、石油化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度监测等

使用寿命

10年以上



2.2 DCT-30无线温度监测器(10寸测温主机)


用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机,使运行人员能够对温度进行实时在线准确地巡检,对高压电气设备接点温度状态能够及时地掌握。



主要功能

功能介绍

接收数据

接收无线温度传感器上传的温度,信号质量等数据。

显示数据

彩色显示接收到的数据。

时钟显示

实时时钟显示,并作为事件记录的时间基准,通过NTP对时。

参数设置

可设置但不限于传感器编号,一级报警,二级报警温度,数据保持时间,网络参数,设备地址等;

报警输出

当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示

温度报警记录

记录曾发生过报警的测温位置的温度、开始时间和结束时间,最多可保存2000条记录,当超过2000条记录时,自动覆盖最早的记录

密码管理

采用密码管理方式,设置参数时必须输入密码,密码分为用户密码和系统密码,输入系统密码可进行更高级的设置功能



2.3 监控软件

ZRMSCADA在线监测软件分为通讯模块,监控模块,组态设计模块组成。

通过该软件,能够与不同协议的终端仪表通讯,并将数据写入SQL数据库,可查询历史记录,曲线,报警窗口弹出,打印等。同时能够实现局域网内客户端查看数据。

主要功能如下:

1)电气监控系统分布图:在显示界面可以显示一次系统模拟图。

2)温度监测:在监控系统上集中显示被测各点的温度值。

3)报警功能:实际测量到的参数值超过报警值时进行声光报警,并带有语音报警功能。

4)故障显示:被测设备温度点的位置非正常工作时显示故障。

5)数据库功能:存储所有被测点的各个时刻的温度值,以便进行历史查询历史曲线显示。

6)权限管理:可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

7)远程通信:系统提供 RS485 总线通讯方式,以满足远程通信。

三、无线温度传感器安装

无线温度传感器应采用CT取电的供电模式。通过合金带固定于被测位置或就近位置,保证传感器感温部位与被检测部位表面充分接触以保证测温效果,安装后的电气间隙不低于对应电压等级的最低安全间隙。


测温主机安装

每个区域各安装1台无线温度监测器,放置开关室墙上,用以接收并显示传感器数据,记录报警数据,并通过RS485有线通信或网络上传到后台监控主机。
