分布式光纤测温在电力系统中如何发挥优势?
来源:正瑞电子        浏览:213         发布日期:2022-07-09

电力系统是国家和各地区发展的重要设施,随着我国经济的发展,电力系统正朝着超高压、大电网、大容量、自动化的方向发展。一旦发生事故,会对国民经济造成巨大损失。高温和火灾是电力系统中常见的事故,有效的温度监测是确保电力系统消防安全的关键。

传统的测温系统只能对电力系统中的局部位置进行温度监测,无法为安全运行提供科学依据。而分布式光纤测温系统能够实现运行设备的实时在线监测,有效地化解电力系统的高温、燃烧、爆炸、火灾等事故隐患。

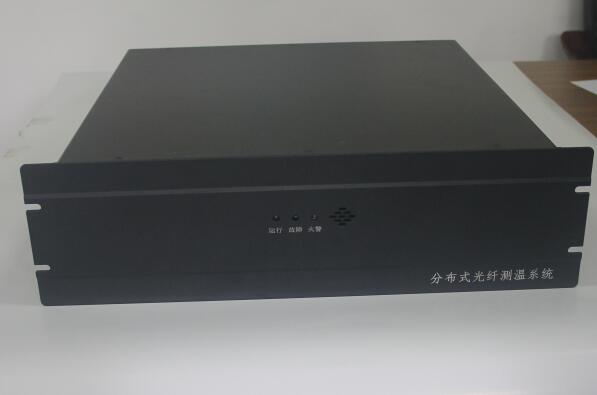

(测温主机)


分布式光纤测温系统有哪些特点?

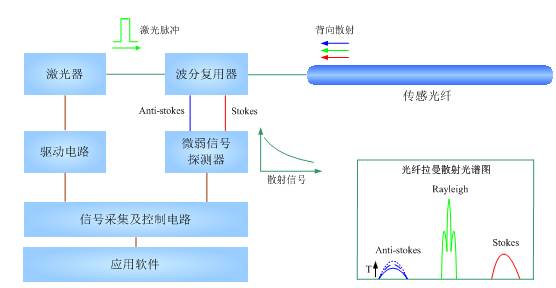

分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体,可实现大范围空间温度分布式实时测量,具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点,在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。

  以山东正瑞DCT-8000分布式光纤测温系统为例,具有如下特点:

1、分布式实时监测,覆盖探测区域,精确定位火灾发生位置;

2、可视化显示,实时显示火灾发展趋势和蔓延方向;

324小时不间断在线监测,从根本上杜绝人员疏忽导致的事故;

4、测量距离长,测量信息丰富。测量精度高,响应速度快;

5、报警方式灵活:

1)可实现差定温多级报警方式,确保火灾初期可靠报警;

2)可针对环境变化设置可达1000个不同报警控制区域,报警控制区可编程,并可按照用户的要求进行设计,每个单独的报警区域可设置不同的报警值;

3)系统具有多级定位报警、差温报警和预报警功能,一旦检测到监测部位环境温度值或温升速率超过设定的阈值,自动发出声光报警信息,并传送至火灾报警主机;

6、当发生火灾时,及时提供报警信息并准确定位起火位置,并可通过继电器输出模块与其它消防设施进行联动控制;

7、实时温度信息和报警信息可自动保持,具有历史数据查阅与统计分析功能;

8、系统具有自诊断功能,如果探测光缆受损,系统可及时定位故障点;

9、稳定可靠,误报率低;

10、探测光缆既是信号传输载体,又是感温元件,安装方便;探测光缆采用耐久性设计,工作寿命长,后期维护成本低;

11、光信号测量,本质安全,抗电磁干扰,适合易燃易爆等恶劣环境下长期工作;

12、测温系统可以单独保存七天以上的温度数据及报警信息,可选用非机械硬盘式闪存介质或者大容量进口硬盘存储介质;

13、测温系统采用符合工业级可靠性要求的嵌入式系统,具备web网络访问功能;

14、具有网络接口,可与管理网络相连,实现信息的共享和进一步的数据处理功能。





一、分布式光纤测温系统在电缆线路的应用优势

在电力系统中,电缆线路起到传输高压电能的作用。电缆常常会由于长期运行而绝缘老化,会由于所处外部环境恶劣及内部高负荷电流而引起局部高温甚至火灾。因此,有必要对电缆进行实时、在线监测,及时地发现故障,将事故消除在萌芽状态。

分布式光纤测温系统可以通过对电力电缆的运行状态进行在线监测,实时掌握整条线路的运行状态,有效监测电缆在不同负载下的发热状态,提高对电缆的管理水平;可以对电缆沟内的火情进行监测与报警,识别电力电缆的局部过热点,提前发现电缆故障并预警,预防事故的发生;可以优化输配电的资本,根据温度可以确定电缆的负荷变化,合理地配置负荷,扩大现有电缆的容量,增加电缆的工作寿命;可以发现电缆运行过程中的外力破坏。

二、分布式光纤测温系统在变电站的应用优势

  分布式光纤测温系统因其自身独特的优点,被广泛应用于变电站的温度监测中。它可以实现对主设备的温度监测,通常采用带有外护套的光纤电缆作为主变压器室火情监视报警系统,采用高强度聚合物及不锈钢螺旋管铠装护套的光纤电缆进行“零距离”实时监测变压器的套管、GIS穿墙管及导线连接处的温度。它可以对开关柜内易发热部位实时进行监测,将其同开关柜体的通风系统配合使用,可以使柜内的温度始终保持在允许的范围内;将光纤缠绕在柜体内电缆接头上、断路器小车的一次插头隔弧罩上或静触头热缩套上,可以实时监测其温度,在发生火灾事故之前,及早发现并采取措施。

三、分布式光纤测温系统在高压配电装置的应用优势

开关柜内的电缆接头,10KV35KV高压开关柜中动静触头及电气设备的连接头由于长期运行,可靠性和接触性会变差,是易出故障的薄弱环节。其原因主要是这些部位接触不良、接触电阻较大,在大电流情况下热功率很大,从而造成过热,加剧接触面氧化,使得接触电阻进一步增大,形成恶性循环,发展到一定程度,便会造成严重故障,破坏供电的安全可靠。

分布式光纤测温系统可以将光纤缠绕在接头上,实时监测其温度,在演变成事故前,及早发现并采取处理措施。对于发电机绕组、变压器等体积比较大的重要部件,可将光纤缠绕在其表面,增加了测量该区域的光纤长度,提高了测量的准确性,并在温度曲线中能快速地找到高温故障点。



结语

  综上,分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体,具有本质安全、稳定可靠、测量距离长、测温精度高、实时监测等优点,实现了电力系统运行设备的多点、实时、在线监测,为整个电力系统的安全运行提供可靠保障。
