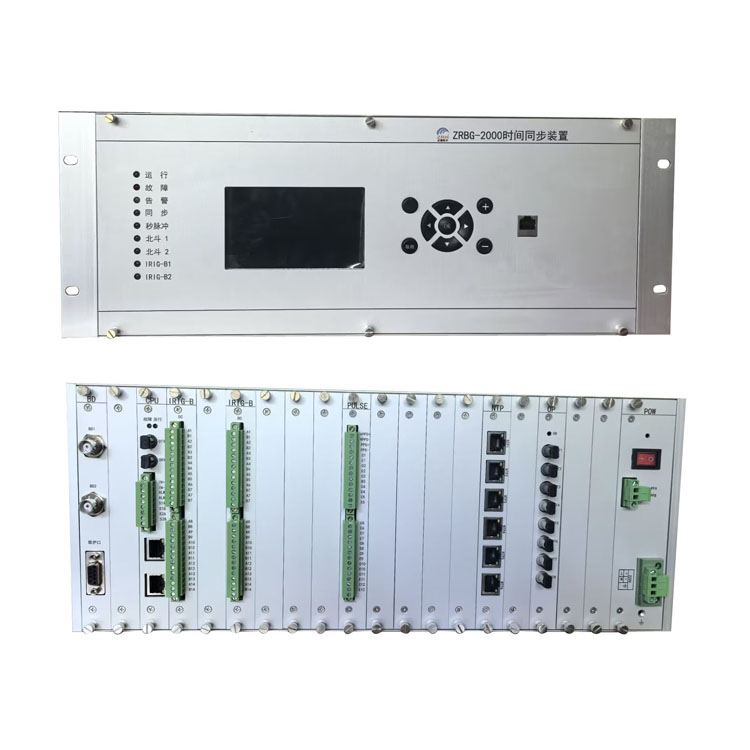

北斗卫星时间同步装置是一种采用19英寸4U/2U机架设计的高精度、高可靠性时频同步设备，核心功能是通过接收卫星导航系统(北斗、GPS等)或地面基准信号(IRIG-B),为各类终端设备提供统一、精准的时间基准，广泛应用于对时序一致性要求严苛的关键基础设施领域,如:电力、铁路、金融、石油化工、矿业等领域。是保障系统协同运行的“时间中枢”。
装置功能特点:
1、高精度守时功能
接收中国北斗卫星、GPS时间信号、外部IRIG-B码信号，经过算法处理，由高精度的卫星脉冲对本地晶振进行驯服，从而实现守时功能。
2、时间同步信号输出
可输出:PPS、PPM、PPH、IRIG-B(DC)等时间信号、电力行业标准时间报文、NTP/SNTP、PTP，接口类型有:TTL、静态空接点、光纤、RS-422/485、RS-232、网络等。
3、时源选择及切换功能
根据要求选择相应的时间源，也可以进行时间源的切换。
4、数据状态显示功能
实时显示电源状态指示，外部时间基准信号指示，时间同步锁定指示、告警显示，时间显示等。
5、告警输出功能
将电源告警、时间有效性等严重告警以空接点的形式输出。包括失电告警异常告警、失步告警等。
6、系统参数设置功能
可设置主从配置、IP配置、串口信息、板卡信号等。
功能性能指标
l 国网型式试验检测报告
ZRBG-2000时间同步装置具有国网电力科学研究院有限公司实验验证中心的型式试验检测报告。
l 单北斗认证
ZRBG2000时间同步装置，通过工业和信息化部电子第五研究所测试认证，获得了国家单北斗芯片产品认证证书，单北斗认证确保产品的性能稳定和安全可靠，满足了对高精度、高可靠性授时服务的需求。
l 守时精度
守时精度可根据用户需要，在 1us/天 ~ 24us/天 之间选择。（铷原子：1us/天；恒温晶振：1us/小时、24us/天）
| 项目 | 性能指标 |
卫星授时参数: | 热启动： | ≤20S |
冷启动： | ≤12min |
北斗接收器: | 接收载波频率： | 1561.098MHz。 |
接收灵敏度： | 捕获≤－130dBm，跟踪≤－140dBm； |
授时精度： | ≤100ns（单向） |
时间精度： | ≤1µs（TTL有源脉冲输出） |
守时精度： | ≤1µs/h |
频率准确度： | ≤3×10-10。 |
单北斗认证证书 | 工业和信息化部电子第五研究所测试认证 |
守时精度 | 铷原子 | 1us/天 |
恒温晶振： | 1us/小时，24us/天 |
输出时间与协调世界时时间同步精确度 | 小于 0.5us |
网管协议 | 支持 Web 管理，支持 61850、104 和 SNMPv1/v2/v3 |
电源 | 单/双电源，输入：AC85-265V（47~63Hz）或 DC88-370V 40W 短路保护，过载保护，反接保护，冗余保护 |
告警接点形式 | 继电器空节点，5.08mm 间距拔插式端子 5A/250VAC 5A/30VDC |
操作系统 | Linux嵌入式操作系统。 |
隔离保护 | 电磁隔离 | 以太网口 1.5kV。 |
浪涌保护 | 各输出线路 600W。 |
质保 | MTBF | 48000小时 |
保修期 | 5年 |
绝缘性能 | 绝缘电阻： | 大于或等于20MΩ； |
介质强度： | GB/T 13729-3.6.2。 |
耐湿热性能 | 标准 | GB/T 2423.3 |
温度: | ＋40℃±2℃ |
相对湿度: | 93％±3％ |
机械性能 | 振动: | GB/T 11287 |
冲击: | GB/T 14537 |
碰撞： | GB/T 14537 |
EMC性能 | 静电放电抗扰度: | GB/T 17626.2 Ⅳ级 |
射频电磁场辐射抗扰度: | GB/T 17626.3 Ⅲ级 |
电快速瞬变脉冲群抗扰度: | GB/T 17626.4 Ⅳ级 |
浪涌（冲击）抗扰度: | GB/T 17626.5 Ⅳ级 |
工频磁场抗扰度: | GB/T 17626.8 Ⅳ级 |
脉冲磁场抗扰度: | GB/T 17626.9 Ⅳ级 |
阻尼振荡磁场抗扰度: | GB/T 17626.10 Ⅳ级 |
振荡波抗扰度: | GB/T 17626.12 Ⅲ级 |
1.5输入信号
卫星时间同步装置可以配置为北斗1+北斗2+2路IRIG-B多模光信号+2路IRIG-RS485 电 B 码信号。支持BDS-2和BDS-3信号接收。也可根据现场要求灵活配置，常用的配置如下：
方式 1：配置为主时钟，输入：单路北斗卫星信号+2 路 IRIG-B 多模光信号
方式 2：配置为主时钟，输入：单路 北斗1卫星信号+单路北斗2卫星信号+2 路 IRIG-B 多模光信号
方式 3：配置为从时钟，输入：2 路 IRIG-B 多模光信号+2 路 IRIG-RS485 电 B 码。
1.6 输出信号
| 项目 | 参数 |
串行接口 | 串口参数 | RS232输出和RS422/485输出，波特率可选。数据位8位，停止位1位，奇、偶、无校验。 |
输出精度： | ≤ 1 µs |
对时精度： | ≤ 3ms。 |
可编程脉冲输出接口 | 脉冲设置 | 脉冲输出可设置为秒脉冲（1PPS）、分脉冲（1PPM）、时脉冲（1PPH），脉冲宽度为10ms～200ms可设。 |
TTL电平 | a)准时沿：上升沿，上升时间≤100ns； b） 上升沿的时间准确度：≤1μs。 |
静态空接点： | a） 准时沿：上升沿，上升时间 ≤1μs； b） 上升沿的时间准确度：≤3μs； c） 隔离方式：光电隔离； d） 输出方式：集电极开路； e） 允许最大Uce电压：220V DC； f） 允许最大Ice电流：20mA。 |
RS-422，RS-485： | a） 准时沿：上升沿，上升时间≤100ns； b） 上升沿的时间准确度：≤1μs。 |
光纤： | 使用光纤传导时，亮对应高电平，灭对应低电平，由灭转亮的跳变 对应准时沿。 a） 秒准时沿：上升沿，上升时间≤100ns； b） 上升沿的时间准确度：≤1μs。 |
IRIG-B DC/AC码输出接口 |
| 每秒输出1次IRIG-B DC/AC码，编码格式采用《IRIG STANDARD 200-04》， 符合《IEEE C37.118-2005》标准。DC码编码采用B000格式；AC码编码采用B120格式。 |
IRIG-B（DC）码 | a） 采用IRIG-B000格式； b） 每秒1帧，包含100个码元，每个码元10ms； c） 脉冲上升时间：≤100ns； d） 抖动时间：≤200ns； e） 秒准时沿的时间准确度：优于1μs； f） 接口类型： TTL电平、RS-422、RS-485或光纤； g） 使用光纤传导时，灯亮对应高电平，灯灭对应低电平，由灭转亮的跳变对应准时沿。 |
IRIG-B（AC）码。 | a） 载波频率：1kHz。 b） 频率抖动：≤载波频率的1％。 c） 信号幅值（峰峰值）：高幅值为3V～12V可调，典型值为10V；低幅值 符合3:1～6:1调制比要求，典型调制比为3:1。 d） 输出阻抗：600Ω，变压器隔离输出。 e） 秒准时点的时间准确度：优于20μs。 f） 采用IRIG-B120格式。 |
网络输出信号指标 | NTP： | 电缆接口，RFC 1305（NTP）或RFC 2030（SNTP） 对时精度 ：≤ 3 ms； |
IEEE-1588（PTP）： | 光纤接口 对时精度 ：≤ 1 µs； 抖动 ：≤ 200 ns； |
状态监测： | 电缆接口、光纤接口。 监测精度：≤ 2.5 ms。 |
显示及告警接口 | 本地人机界面： | 电源状态指示、外部时间基准信号指示、时间同步锁定指示、告警显示、时间显示等。 |
告警空接点： | 将电源告警、时间有效性等严重告警以空接点的形式输出。目前包括失电告警、异常告警、失步告警等 |
外部信息接口： | 外部信息接口通过网络接口输出信息，包括配置信息、告警信息、状态信息、监测信息等。 |
时间输出 | 功能 | 1） 输出单元保证时间信号有效时输出，时间无效时输出无效标志。 2） 在多时间源工作模式下，时间输出不受时间源切换的影响。 3） 主时钟时间信号输出口在电气上相互隔离。 |
应用范围：
广泛应用于电力、铁路、金融、石油化工、矿业、水利、新能源、政务办公网络等对时序一致性要求严苛的关键基础设施领域。
