高压开关柜无线测温局放采集装置

编辑:正瑞电子   发布时间:2022-11-09   阅读:2054

无线测温局放采集装置:包括局放采集器和局放传感器,传感器安装到开关柜电缆室内,局放采集器采集传感器数据分析上传到DCT30监测器。


一、局放传感器


局放传感器:系统使用内置式高频传感器,内置传感器安装在高压柜电缆进出线仓内。


技术参数:

检测频带:200MHz~2000MHz;

高频UHF天线,无源无线原理;

信号传输方式:SMA;

接口:BNC。

检测灵敏度:10pC;

负载阻抗,:50 Ω;

重量:0.6Kg

尺寸:165mm*85mm*30mm

安装方式:强磁吸附安装

安装位置:电缆室

防护等级:IP65

  环境条件:-20℃—+70℃,10-95% RH 非冷凝


二、局放数据采集器



通过高性能的同轴电缆线将数据传输到采集器上,采集器通过485数据线传到DCT30监测器。采集器需要AC220v电源供电。

技术参数:

一体化铝合金设计;

电源:220V/50Hz;

外形尺寸:198mm*239mm*85mm;

通信协议:modbus RTU、具备遥信功能;

功耗:5W;

总量:0.65kg;

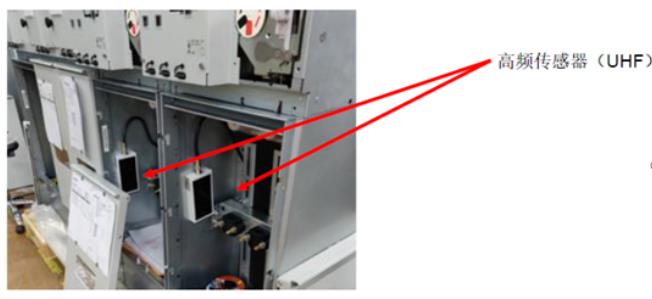

三、局放监测安装
