电缆接头温度监测系统,助力电气设备安全运行
来源:正瑞电子        浏览:1297         发布日期:2023-08-03

1、电缆温度过高有哪些危害?

1)电流过大会引起电缆温度过高,则过流引起设备会跳闸;

2 如果电缆线路上没有安装限流控制设备,电缆过热则可能引起火灾,造成人员伤亡与设备损毁;

3)电缆长期超负荷运行时,过高的温度会加速绝缘的老化,以至绝缘被击穿。尤其在炎热的夏季,电缆的温升常常导致电缆绝缘薄弱处首先被击穿;

2做好电缆接头温度监测,助力电气设备安全运行

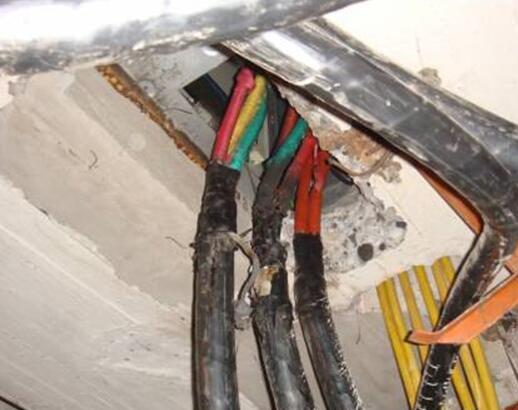

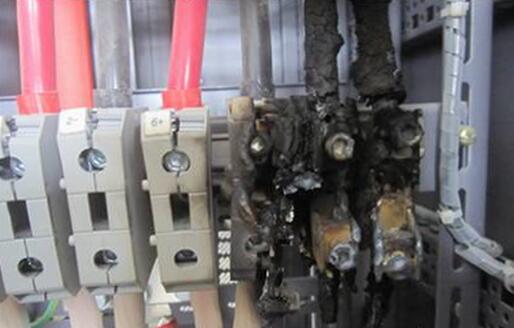

1)下图为某企业电缆温度过高烧毁图片:







此次电缆烧毁故障给企业的安全用电敲响了警钟,虽然没有造成人员伤亡,但对企业的正常生产经营活动造成了一定的影响,造成某一生产线上某一工序上出现了不少残次品,客观上造成企业生产资源的浪费,需引起足够重视。



2)鉴于上述的电缆故障,企业应好如下工作:

1  加强电缆、线路的日常巡检工作,做好关键线路、部位的温度测量;查看绝缘是否破损;是否有异味等。

2  定期做好高、低压电缆的绝缘试验,对于不合格的电缆及线路需及时更换。



针对电缆温度的管理,需要做好以下 4个方面的工作:

1)加强电缆温度的在线监测工作,密切关注电缆温度的变化。

2)做好电缆、线路的日常巡检工作。

3)加强负荷管理与重点线路的限流保护工作,做到防患于未然。

4)制定完善的电缆更换与维护计划。

结合山东正瑞电缆接头温度监测系统,对电缆温度进行实时监控,设置限值,出现异常情况及时告警。



3OES-2300单总线电缆接头测温系统

山东正瑞OES-2300单总线电缆接头测温系统是针对发电厂和变电站电缆终端头、电缆中间接头、低压柜母排搭接处,出线接头,水泵出线,电机出线等部位因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。此项技术应用非常广泛。

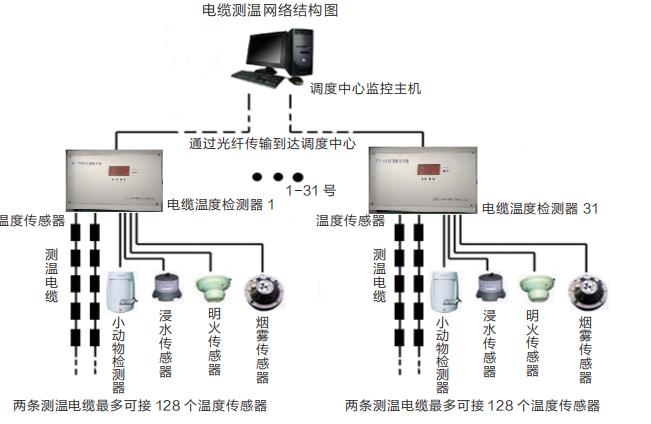

用于电缆接头温度监测的网格结构图:





OES-2300单总线电缆接头测温系统是采用总线型网络结构,可以挂接31台监测器。通过RS485通讯方式把数据上传到当地计算机,也可以通过光纤把数据上传到调度中心。本系统是由温度传感器、温度监测器、监控计算机及通讯网络四部分组成。这种结构方法特点是温度传感器内置 CPU, 可自行通过总线式组网,接入温度监测器。



技术参数:

尺寸:测温电缆传感器有多种外形尺寸可供选择;

测温范围:-55~+127 -55~+200℃可定制);

误差:小于0.5℃(全量程范围);

分辨率:±0.1℃;

耐压值:温度传感器可经受ESD±10000V高压;

电缆最大长度:电缆最大长度≤1000米;

材质:传感器采用树脂封装,防水防潮;

测温点:温度监测器可带两条测温电缆,共计128个测温点;

接入:温度监测器可带开关量输入,可分别接入各种环境探测器(离子烟雾传感器、微波红外传感器、浸水探测等);

报警输出:监测器有2路报警输出(2个无源接点:250VAC/0.6A24VDC/5A);

数值采集:监测器通过RS485总线或光纤通讯可把采集的温度数值上传至监控计算机;

压冲击典型值:监测器通讯总线采用安全隔离措施,使信号都经过高压隔离,经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒;



除了做好日常检查工作外还要结合山东正瑞电缆接头温度监测系统,对电缆温度进行实时监控,保障企业生产安全及工作人员的人身安全。
