开关柜无线测温、局放在线监测装置在矿业集团中的安装案例
来源:正瑞电子        浏览:1722         发布日期:2023-08-10

某大型国有矿业集团高度关注电力的可靠性及稳定性。高压开关配电柜则是其中极为重要的组成部分,在设备长期运行过程中,开关柜中的动、静触头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热,这些发热部位的温度通常无法监测,得不到及时检修,最终会导致火灾事故的发生。为了生产安全,某国有矿业集团安装了我公司的开关柜无线测温、局放在线监测装置对所有的开关柜进行温度监测。

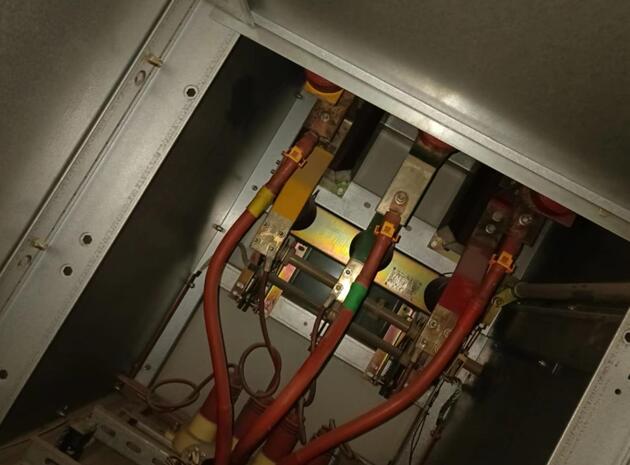

无线测温传感器安装位置:










 各开关柜无线无线测温、局放在线监测系统组态软件图:








山东正瑞开关柜无测温、局放在线监测系统采用无线传输信号,隔离开关柜内的高压。从根本上解决了高压开关柜内触点运行温度不易监测的难题。通过检测伴随局部放电而产生的电磁波辐射及开关柜接头温升现象,装置扫描开关柜内的电磁波辐射并自动确定现场局部放电的实际检测频率,随后将检测的局部放电脉冲簇数据和开关柜头温升数据上传DTU

能生成日、月、年的温度趋势方便工程人员对设备运行状态进行诊断评估。根据不同的监测对象布置不同类型的传感器以达到监测目的,软件功能包含故障报警、数据查询、事件记录、生成报告等等。

开关柜无线测温、局放在线监测系统详情欢迎致电0533-3582840
