兰州客户购入六氟化硫气体泄漏在线监测报警系统一套
来源:正瑞电子        浏览:1588         发布日期:2023-09-27

ZRDH2001X 六氟化硫SF6气体泄漏在线监测报警系统,是根据当前电力系统强调安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线SF6环境监测系统。它主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、GSM短信息发送报警信息、历史数据查询等诸多丰富功能。

兰州客户购入ZRDH2001X 六氟化硫SF6气体泄漏在线监测报警系统一套!

六氟化硫SF6气体泄漏在线监测报警系统它独有的微量SF6气体检测技术,能检测到1000ppm浓度的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行:进口高稳定的氧传感器,可以为现场工作人员提供更多一层可靠保护。

方案框图:

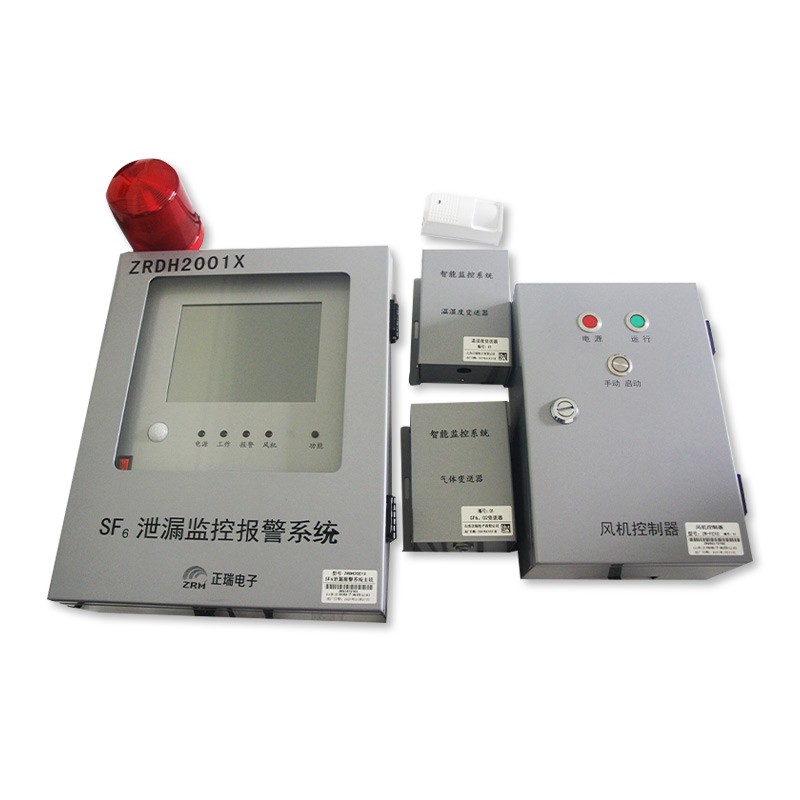

六氟化硫SF6气体泄漏在线监测报警系统由ZRDH2001X型监控主机,ZRCS-10型SF6/O2采集模块 ,温湿度采集单元,人体红外感应传感器,声光报警装置,风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据,通风设备启动数据,可以自由设定1~1000ppmSF6告警阀值,以及自动启动通风时间,SF6泄露超过设定告警阀值时超标告警,氧气含量<18%时缺氧告警,并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口,实现遥控、遥测、遥信等功能。

六氟化硫SF6气体泄漏在线监测报警系统功能:

1)实时定量监测功能,主机屏幕应可显示六氟化硫气体含量、氧气含量、环境温度、湿度;

2)自动语音报警、自动启停风机、定时、手动控制或强制启停风机、声光报警等功能;

3)红外监视功能,能支持人体感应,感应范围应不小于3m,当有人员接近室内工作场所时,系统自动提示工作环境的安全状况;

4)具备在线校验模式和接口,具备自动零点校准功能,自动克服漂移和误报警;

5)历史数据记录和查询,报警事件自动记录、自动存储、自动更新功能;

6)数据上传功能,接口宜采用 RS485,支持报警开关量输出,装置采样设备异常不工作时,应具有故障报警信号提示功能;





六氟化硫SF6气体泄漏在线监测报警系统特点:

(1)温湿度、氧气O2、六氟化硫SF6四合一设计;

(2)海量日志数据报警信息存储设计;

(3)可带开关柜接点在线测温功能;

(4)可根据用户需求扩展气体传感器和其他功能;

(5)可编制5路独立通风系统;

(6)GIS室任意门进入均可获得语音提示,强制通风;

(7)RS485、LoRa、RJ45网口、4G等多种通讯方式;

(8)大屏幕液晶动态中文显示,具有屏幕自动保护功能。界面友好,刷新速度快;




主要技术参数

● SF6浓度超限报警点:1000ppm,根据要求自由设定,精度<±5%;

● O2浓度检测范围0-25%,缺氧报警点:18%,现场可调,精度<±0.5%;

● 温度显示范围:-20~+99℃,精度<±0.5%;

● 湿度显示范围:0~99%RH,精度<±3%;

● 输入电源:AC  220V±20%;

● 报警输出接点功率:AC220/5A;

● 风机输出接点:380V/15A(三相)或220V/15A;

● 风机启动:O2含量≤19.6%或SF6气体浓度>1000ppm时,自动启动风机,每次启动时间按时段自动设置,可手动控制或强制启动风机;

● 海量报警信息存储设计;

● 5路大容量报警触点输出。

● SF6、O2变送器采用进口原装的传感器,寿命长;

● SF6气体检测报警误差<1%,氧气报警误差<0.5%;

● 风机控制器可控制原有风机。
