基于POE供电电机振动温度监测系统

编辑:正瑞电子   发布时间:2024-04-18   阅读:205

1简介

设备振动监测通过采集设备的径向和轴向的振动加速度、速度、位移及温度等信号,实现每个测点的趋势变化监测,为故障诊断的精确定位提供依据。除了典型的机械问题(例如联轴器未对准和不平衡)之外,振动分析器还可以检测到引起机械振动的电气问题。一些常见的电气故障包括气隙变化,转子条断裂和轴承凹槽。

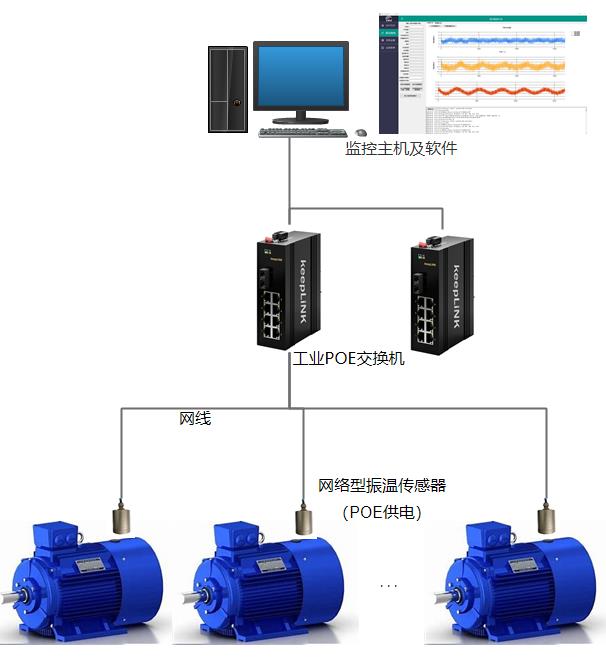

2系统组成

系统由网络型振温传感器、POE交换机、振动监测主机软件组成。

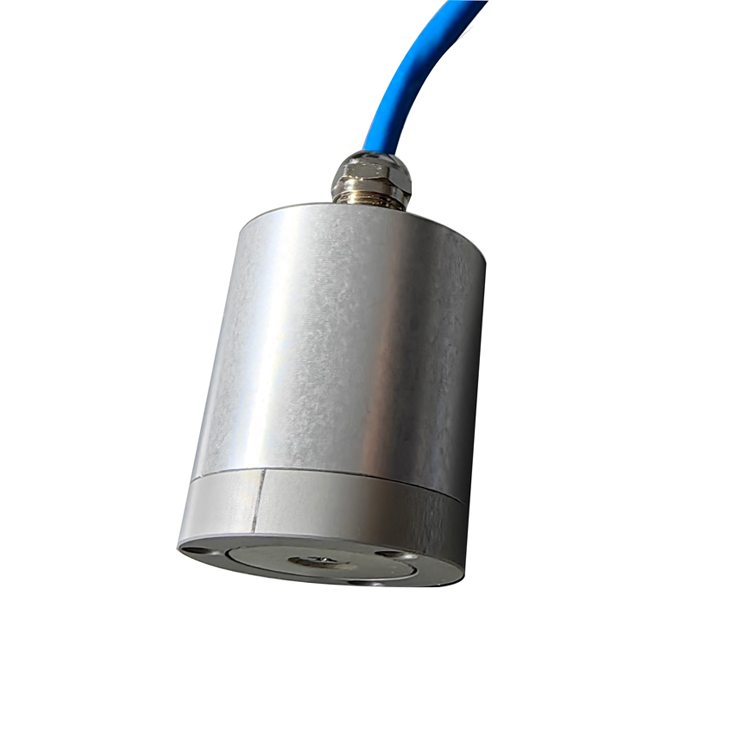

2.1网络温振传感器(POE供电)




ZDT30_N网络温振传感器选用高性能的MEMS芯片,采用嵌入式技术、温度传感技术、振动传感技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。采用强磁吸式安装。

ZDT30_N网络温振传感器具有通过网线POE供电,并通过网络协议上传振动数据,传输数据相比485串口更快,数据量更多,提供给后台振动分析软件的数据量大,分析精度高。


技参数:

序号

参数

技术指标


1

振动

测量范围

±200g


2

带宽

200 Hz至3200 Hz

可选带宽,4极防失真滤波器

3

加速度分辨率

100mg

原始数据

4

传感器形式

MEMS


5

测量方向

三轴

XYZ

6

采样速率

1-6400HZ

原始数据,可设

7

采集点数

0-65536

基于上位机可设

8

振幅测量范围数值

mm

监控软件给出

9

振动速度数值

mm/s

监控软件给出

10

温度

测量范围

-60℃-450℃


11

传感器形式

PT100

三线制

12

分辨率

0.1


13

精度

±0.5℃


14

电源

POE

现场POE交换机

15

通信接口

RJ45

10M/100M

16

设置方式

WEBUI或专用搜索设置软件


17

时钟同步

NTP


18

材质

不锈钢


19

安装方式

强磁吸或3M胶

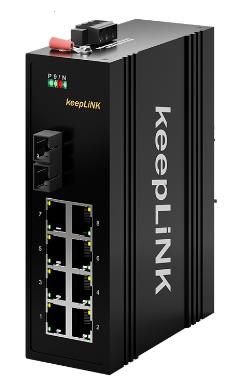

2.2 工业POE交换机



控制中心布置工业以太网交换机,通过光缆连接到现场POE 8/16口工业交换机

POE交换机通过超六类网线为现场智能传感器供电,并获取传感器数据。

2.3振动监测软件

通过网络实时获取现场温振传感器数据,展示实时数据,报警信息,趋势曲线,时域分析、频域谱图分析等,

监控数据服务器安装ZRM振动在线监测分析软件。数据服务器在实现上述数据服务的同时,还可对智能传感器时钟同步,以保持正确的数据时标。

软件主要功能:

实时数据监测

对振动、温度的变化波形峰值、平均值、有效值的参数监测显示。

对原始波形数据滤波显示

对振动原始波形数据进行时域分析,频谱图显示分析,变化趋势分析

多级报警限值设定,自动声光报警,手机短信报警(硬件可选)

历史数据查询,柱状图/变化趋势曲线,谱图对比分析。

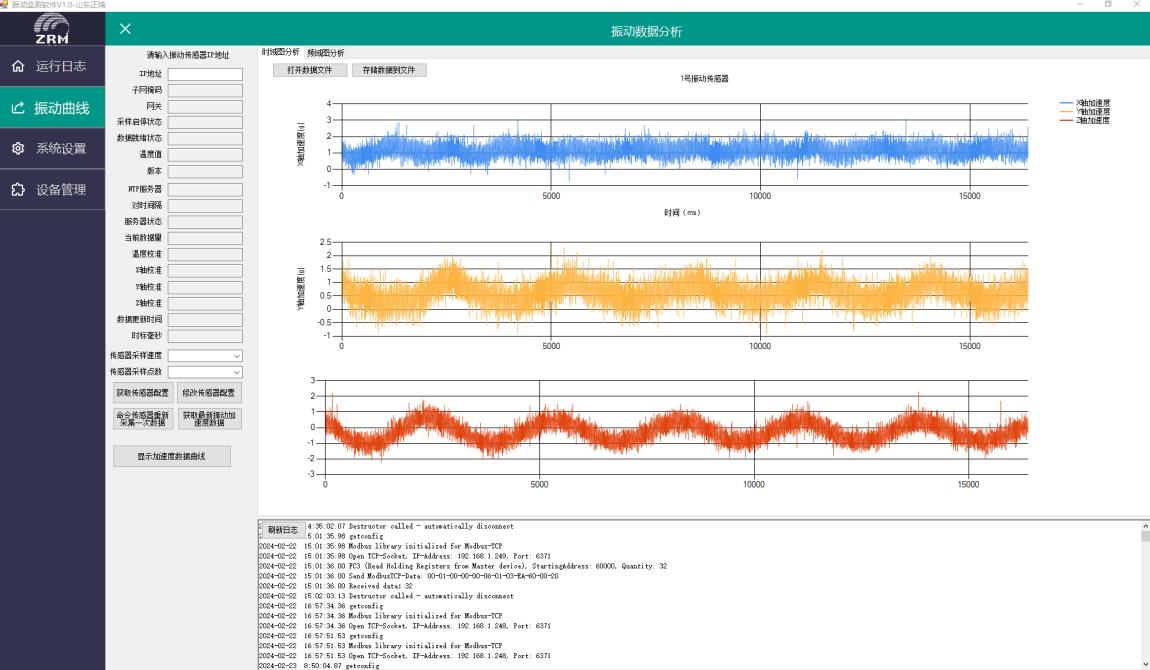

监测界面
