电缆护层接地电流监测主机及温度监测系统

编辑:正瑞电子   发布时间:2023-09-08   阅读:2052

电缆线路金属护层接地电流的大小对电缆线路的安全稳定运行有着重要的作用。当金属护层接地电流异常时,电缆护层接地电流监测系统会自动报警,信号被实时传送到集中监控中心,将接地电流在线监测设备测量数据与从电力调度中心提供的电缆负荷数据进行对比和综合分析,可实时掌握电缆金属护层接地系统的运行状况。

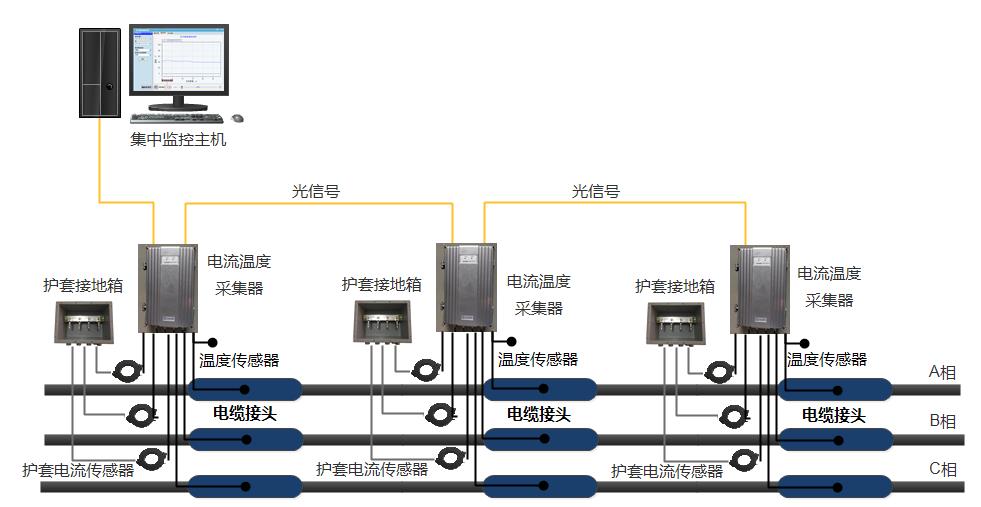

1、电缆护层接地电流监测系统结构图:



电缆护层接地电流监测系统结通过连续监测电缆金属护层金属接地电流和温度,来分析比较电缆护层是否存在多点接地情况。并以RS485通讯电缆、光缆等方式将测量数据发送到监控中心接地电流采集主站,主站显示实时数据,分析判断电缆护层接地情况,接地异常时发出报警。从根本上避免了电缆事故的发生,保证电缆安全、可靠的运行。




当电缆发生绝缘击穿、短路等情况时,护层电流瞬间增大,超限电流采集器可以将信号锁定,电流采集器的信号通过单模光纤传送至电信专用变金属护层电流监测主机对高压电缆直接接地处设置电流传感器和电流采集器,实时监测每相高压电缆金属护层接地点的电流参数,可实现对0100A接地电流精确测量;


电缆护套接地电流监测指标:

技术参数

技术指标

采集路数

3

通信接口

RS485

供电电压

24V

采样周期

<1

ADC采样精度

10

分辨率

±0.1A

测量范围

0~200A

功能特点:

护层电流监测功能:对电力电缆的接地电流进行实时监测,可及早发现电缆接地电流异常,对电缆故障做出处理措施.

温度在线监测功能:实时监测电缆接头温度及环境温度,可及早发现电缆过热情况,对比环境温度和电缆负荷,相应做出处理措施。

前端设备除电流互感器外,整体安装在管廊内部的采集装置内,具备较高的防护等级,适应管廊内潮湿的环境:

供电方式:可采用CT供电和AC220V供电

通讯方式:无线通信,光缆、RS485等,根据现场情况合理配置。

开放性:可向第三方集中监控平台提供护层电流数据,提供软件或硬件底层接口,与综合管理平台无缝融合。
