在现代电力系统中，架空线电缆作为电能传输的重要载体，其安全稳定运行对于保障社会生产生活的正常运转至关重要。然而，电缆在运行过程中，由于各种因素的影响，可能会出现接地环流问题。接地环流不仅会导致能量损耗增加、电缆温度升高，加速绝缘老化，严重时甚至可能引发电缆故障，造成大面积停电事故，给社会经济带来巨大损失。因此，对架空线电缆接地环流进行有效的监测和控制，成为了电力运维工作中的一项关键任务。

      接地环流监测的常用方法：

      基于电流互感器的直接监测

6

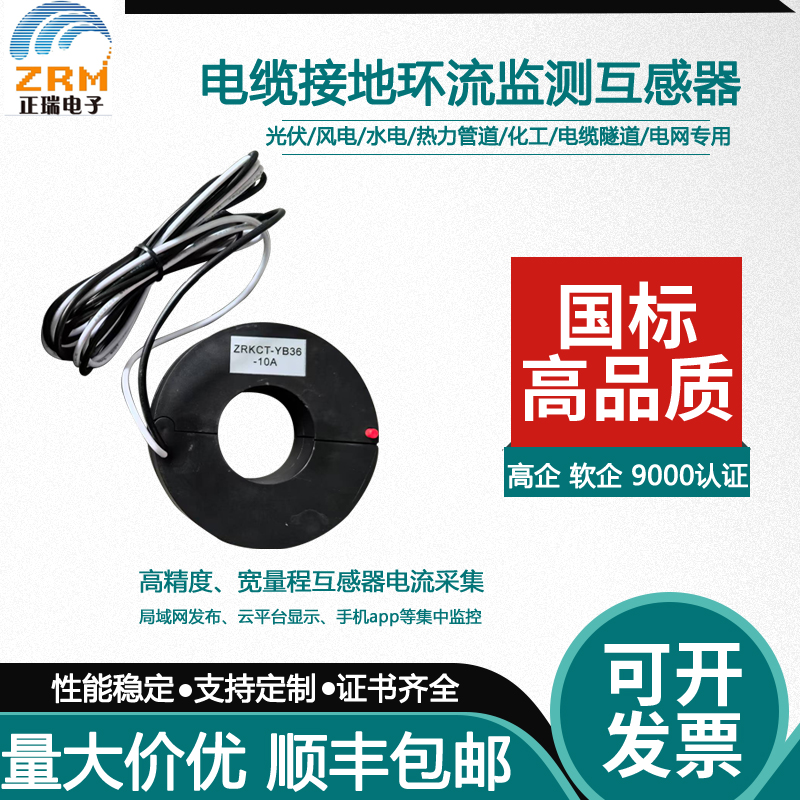

     电流互感器是一种常用的电气测量设备，在接地环流监测中，可将其安装在电缆金属护层的接地线上。通过电磁感应原理，电流互感器能够将接地线上的大电流按一定比例转换为小电流，便于后续的测量和处理。连接在电流互感器二次侧的测量仪表或数据采集装置，可以实时获取接地环流的大小和相位等信息。这种方法具有测量精度高、可靠性强的优点，能够直接反映接地环流的实际情况，是目前应用较为广泛的一种监测手段。

功能特点：

1、护层电流监测功能:对电力电缆的接地电流进行实时监测，可及早发现电缆接地电流异常，对电缆故障做出处理措施.

2、温度在线监测功能：实时监测电缆接头温度及环境温度，可及早发现电缆过热情况，对比环境温度和电缆负荷，相应做出处理措施。

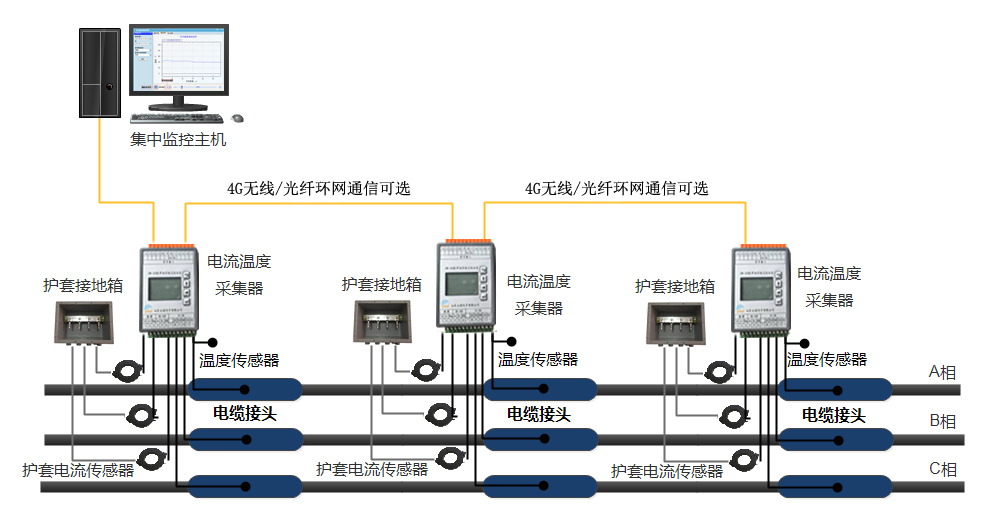

3、前端设备除电流互感器外，整体安装在管廊内部的采集装置内，具备较高的防护等级，适应管廊内潮湿的环境:

4、供电方式：可采用太阳能供电、专用CT供电和AC220V供电

5、通讯方式：4G、无线通信，光缆、RS485等，根据现场情况合理配置。

6、开放性：可向第三方集中监控平台提供护层电流数据，提供软件或硬件底层接口，与综合管理平台无缝融合。

技术指标：

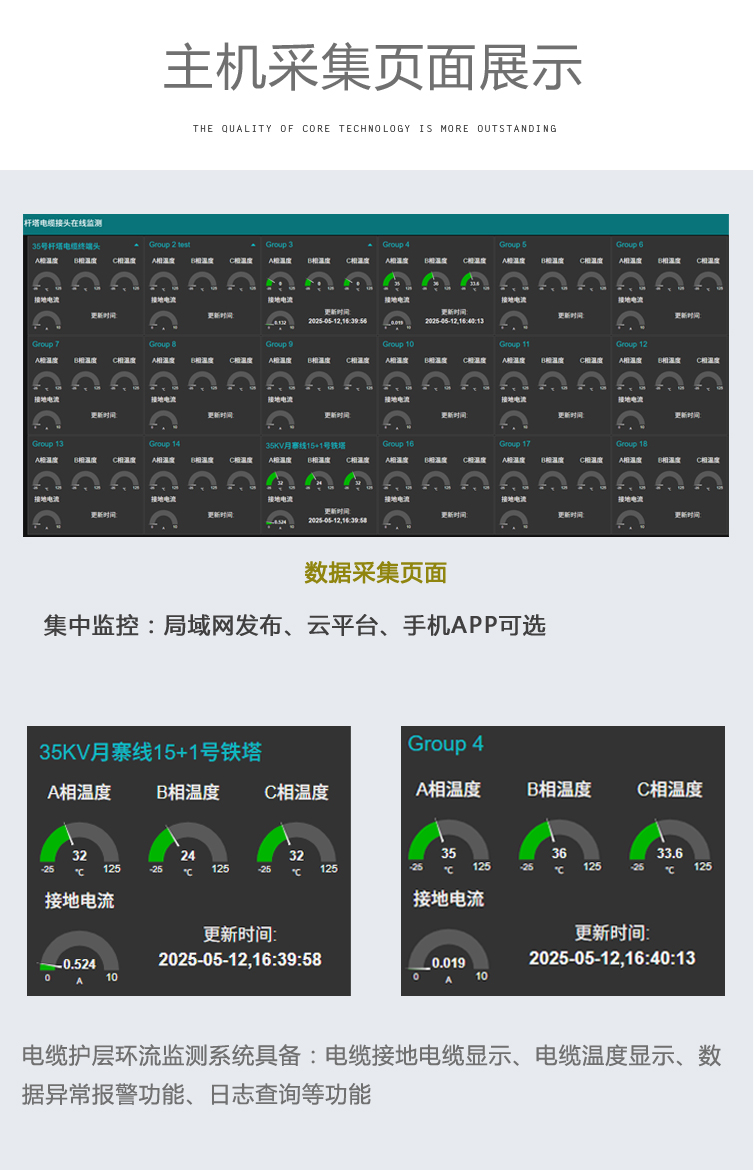

主机采集页面：

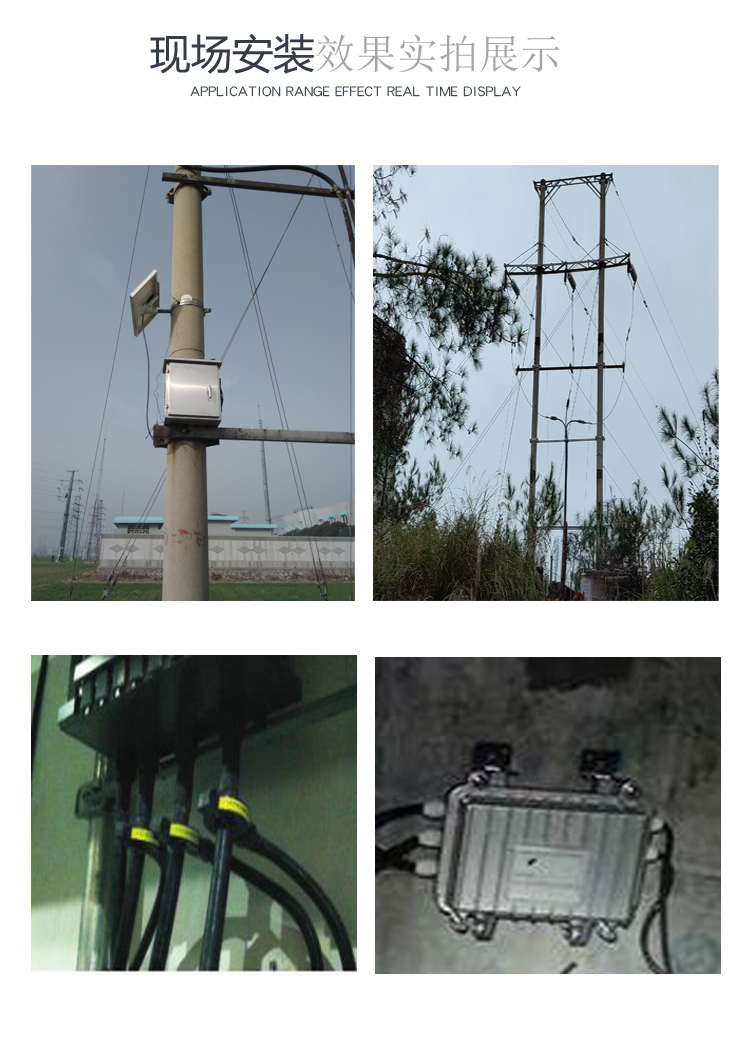

现场安装：
